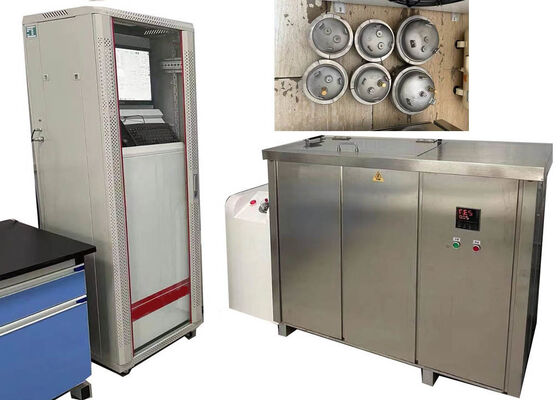

Испытательная машина для гидростатического давления пластиковых труб по ISO 1167
Это профессиональное испытательное оборудование предназначено для лабораторных испытаний с целью определения времени отказа под длительным гидростатическим давлением и мгновенного давления разрыва различных образцов пластиковых и композитных труб. Оно создает постепенно возрастающее гидравлическое давление для имитации реальных условий эксплуатации, подтверждая гидростатическую стойкость и устойчивость труб к разрыву.
Состав основных компонентов
Система контроля давления: Обеспечивает точное регулирование давления на протяжении всего цикла испытаний, включая настройку параметров, динамическую настройку в реальном времени и поддержание стабильного давления для обеспечения надежных и точных результатов испытаний.
Устройство генерации давления: Высоконапорные насосы преобразуют жидкость низкого давления в жидкость высокого давления для обеспечения стабильного потока воды под высоким давлением, необходимого для испытаний.

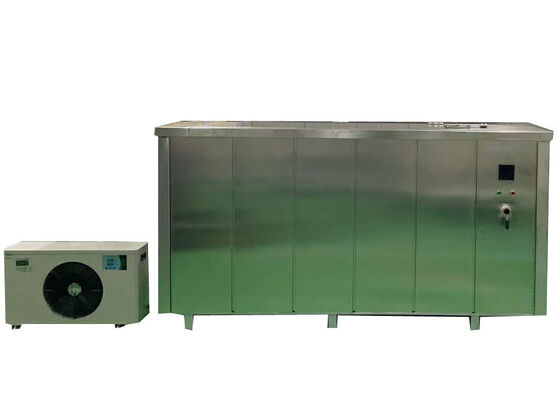

Бак с термостатирующей средой: Регулирует температуру испытательной среды (обычно воды) для поддержания заданных тепловых условий, поскольку температура значительно влияет на механические характеристики пластиковых труб.
Крепежные приспособления для образцов (торцевые заглушки): Эти фитинги надежно фиксируют образцы труб на месте, чтобы предотвратить смещение образца и утечку среды во время испытаний.
Блок автоматической обработки данных: Обеспечивает автоматический расчет данных испытаний и поддерживает генерацию распечатанных отчетов об испытаниях.
Применимые категории труб
Термопластичные трубы: Серии полипропилена (PP-R, PP-B, PPA), марки полиэтилена (PE, PE-X), разновидности поливинилхлорида (PVC, UPVC, PVC-C).
Композитные трубы: Примеры включают алюминиево-пластиковые композитные трубы, которые сочетают пластиковые и металлические слои для повышения общей структурной прочности.
Соответствующие стандарты
Данное оборудование соответствует международным и региональным стандартам, включая ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335, EN 12201 - 1:2024, EN 1555 - 1:2021 и EN ISO 2507 - 2:2017.
Требования к свободной длине образца
| Тип образца |
Требования к свободной длине |
| Экструдированные образцы труб |
dn <315mm: ≥ 3dn и ≥ 250 мм; dn >315 мм: ≥ 2dn |
| Образцы труб, изготовленные методом литья под давлением |
dn <50mm: 3dn; 50 мм ≤ dn ≤ 110 мм: ≥ 140 мм |
| Собранные образцы с гидростатическим давлением (два участка трубы) |
≥ 3dn и ≥ 250 мм (dn >315 мм: ≥ 2dn если минимальная длина не соблюдена) |
| Собранные образцы с гидростатическим давлением (с фитингами) |
≥ 2dn и ≥ 150 мм; dn >250 мм: ≥ 1,5dn |
| Собранные образцы с гидростатическим давлением (седловое ответвление) |
≥ 100 мм |
| Собранные образцы без гидростатического давления |
= dn и ≥ 150 мм |
Технические параметры
| Параметр |
Спецификация |
| Модель |
XGY-10C |
| Диапазон диаметров |
Φ8-1800 мм |
| Станции |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 и т.д. (настраиваемые) |
| Режим управления |
Микроконтроллер, промышленный ПК |
| Режим отображения |
Цветной ЖК-дисплей промышленного ПК |
| Режим хранения |
Хранение на ПК |
| Режим печати |
Вывод на цветной принтер |
| Диапазон испытательного давления |
0,1-10 МПа |
| Точность управления |
±1% |
| Разрешение дисплея |
0,01 МПа |
| Рабочий диапазон |
5%~100% от полной шкалы |
| Погрешность индикации |
±1% |
| Диапазон таймера |
0~10000 ч |
| Точность таймера |
±0,1% |
| Разрешение таймера |
1 с |
| Питание |
380 В, 50 Гц, трехфазная четырехпроводная система, 1,5 кВт |
| Модели торцевых заглушек |
от Φ8 до 1800 мм |
| Размер резервуара для воды |
В зависимости от размера трубы |
| Диапазон температур |
15-95℃ |
| Габариты (три станции) |
715×625×1700 (мм) или другие |
Поддержка и услуги
Мы предлагаем комплексную профессиональную техническую поддержку, адаптированную для испытательных машин гидростатического давления. Наша квалифицированная техническая команда предоставляет комплексные послепродажные решения, включая:
- Полная установка оборудования и ввод в эксплуатацию на месте
- Профессиональная диагностика неисправностей, технический анализ и руководство по эксплуатации
- Систематический ремонт оборудования и услуги по плановому техническому обслуживанию
- Поставка оригинальных запасных частей и изнашиваемых компонентов
- Официальные обновления программного обеспечения и услуг по модернизации функций
Придерживаясь принципа обслуживания высококачественной поддержки клиентов, наша команда всегда готова ответить на все ваши вопросы по продуктам и техническим вопросам.
Часто задаваемые вопросы
В1: Какой бренд производит испытательную машину для гидростатического давления пластиковых труб?
О1: Эта профессиональная испытательная машина для гидростатического давления выпускается под брендом JHH, с независимой производственной базой, расположенной в Пекине, Китай.
В2: Каковы основные области применения испытательной машины для гидростатического давления пластиковых труб?
О2: Это испытательное оборудование профессионально разработано для оценки гидростатической стойкости и прочности на разрыв различных изделий из пластиковых трубопроводов.
В3: Какие типы испытуемых образцов применимы к этой испытательной машине для гидростатического давления?
О3: Устройство поддерживает испытания различных пластиковых и композитных труб, охватывая основные типы труб, включая PP-R, PP-B, PP-A, PVC, PE и PE-X.
В4: Какова точность измерения испытательной машины для гидростатического давления?
О4: Прибор отличается высокой точностью испытаний, с погрешностью измерения полной шкалы в пределах 0,1%.
В5: Каков максимальный диапазон испытательного давления испытательной машины для гидростатического давления?
О5: Данное оборудование способно проводить испытания под давлением с максимальным давлением 10 МПа, что эквивалентно 100 бар (1450 фунтов на квадратный дюйм).
