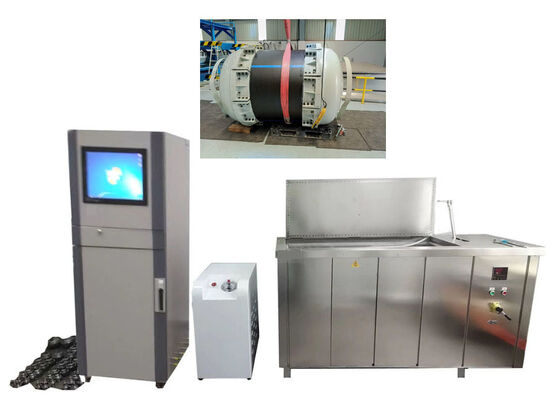

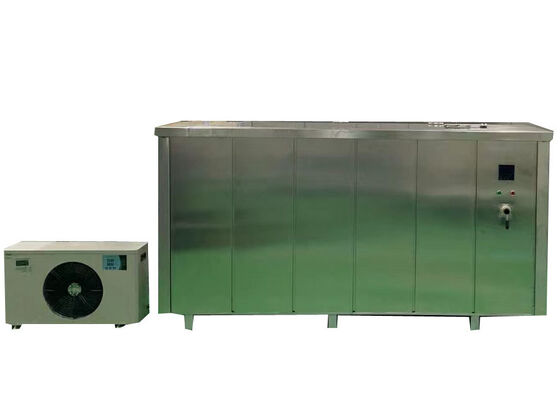

Машина для гидростатических испытаний на герметичность и долговечность труб в промышленных применениях
Применение:
Данная установка для гидростатических испытаний предназначена для оценки широкого спектра термопластичных труб, фитингов и компонентов трубопроводов. Испытываемые материалы включают полипропилен (ПП), полиэтилен (ПЭ), поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ПВХ-С), сополимер акрилонитрила, бутадиена и стирола (АБС), а также множество других вариантов субстратов.
Она поддерживает различные формы образцов, от экструдированных трубок и литьевых заготовок до собранных испытательных узлов, независимо от условий гидростатической тяги. Приемлемые образцы включают сегменты труб, сваренные методом горячей плавки встык, образцы с одним или несколькими фитингами, а также образцы седловых соединений. Номинальный наружный диаметр (dn) испытываемых труб имеет широкий диапазон регулировки; в зависимости от конкретных спецификаций образца, измеряемый диапазон простирается от 25 мм до 1600 мм.
Назначение:
Машина для гидростатических испытаний, специально разработанная для проверки производительности пластиковых трубопроводных систем, предназначена для оценки их стойкости к внутреннему давлению.
В стандартизированных и точно контролируемых условиях испытаний трубчатые изделия из материалов ПП, ПЭ, ПВХ, ПВХ-С и АБС подвергаются воздействию заданного внутреннего давления в течение установленного времени. Процедура испытаний оценивает прочность образцов на структурное давление и выявляет такие дефекты, как утечка жидкости, разрыв трубы и чрезмерная деформация.
Эта стандартизированная процедура испытаний играет важную роль в проверке общего качества, эксплуатационной безопасности и долгосрочной надежности компонентов пластиковых трубопроводов, используемых в системах подачи жидкостей. Такие трубопроводные системы широко применяются в водоснабжении, водоотведении, газоснабжении и транспортировке промышленных жидкостей.
Характеристики продукта:
- Система поддерживает гибкую настройку параметров испытаний благодаря двум режимам работы, совместимым как с локальными сенсорными терминалами, так и с внешними ПК.
- Оборудование имеет компактные размеры (менее 1 кв. метра) и способно генерировать до 50 типов пользовательских значений давления, охватывающих стандартные спецификации давления водоснабжения.
- Оснащенное функциями интеллектуальной автоматической идентификации, устройство может самостоятельно распознавать спецификации образцов и свойства материалов, а также генерировать соответствующие оптимизированные стратегии повышения давления и операционные алгоритмы.
- Оборудование обеспечивает превосходную точность регулирования давления. Предусмотрена независимая регулировка входного давления для каждого функционального модуля, что эффективно снижает износ соленоидных клапанов и продлевает общий срок службы оборудования.
- Все металлические компоненты, контактирующие с транспортируемой средой, изготовлены из высококачественной нержавеющей стали для обеспечения превосходной долговечности и коррозионной стойкости.
- Гуманизированный интерфейс дисплея поддерживает переключение между несколькими языками, идеально адаптируясь к различным потребностям глобальных клиентов.
- Процедуры калибровки давления во время испытаний упрощены и удобны для пользователя, позволяя системе непрерывно работать в процессе калибровки без остановки.
- В устройство встроены многомерные механизмы защиты, охватывающие электробезопасность, механическую структуру и защиту программного обеспечения для обеспечения стабильной работы.
- Используя стандартный протокол передачи TCP/IP, система обеспечивает стабильную, бесперебойную и высоконадежную передачу данных.
Соответствие стандартам:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Свободная длина образцов:
| Тип образца |
Требования к свободной длине |
| Экструдированные образцы труб |
dn<315mm: ≥ 3dn and 250mm; dn>315 мм: ≥ 2dn |
| Образцы, полученные литьем под давлением |
dn<50 мм: 3dn; 50 мм ≤ dn ≤ 110 мм: ≥ 140 мм |
| Собранные образцы с гидростатической тягой (две секции трубы) |
≥ 3dn и ≥ 250 мм (dn > 315 мм: ≥ 2dn, если минимальная длина не достигнута) |
| Собранные образцы с гидростатической тягой (с фитингами) |
≥ 2dn и ≥ 150 мм; dn > 250 мм: ≥ 1.5dn |
| Собранные образцы с гидростатической тягой (седловое ответвление) |
≥ 100 мм |
| Собранные образцы без гидростатической тяги |
= dn и ≥ 150 мм |
Технические параметры:
| Модель |
XGY-16C |
| Диапазон диаметров |
Φ8-1800 мм |
| Станции |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 и т.д. могут быть настроены |
| Режим управления |
Микроконтроллер, управление промышленным ПК |
| Режим отображения |
Цветной ЖК-дисплей промышленного ПК |
| Режим хранения |
Хранение на ПК |
| Режим печати |
Вывод на цветной принтер |
| Испытательное давление |
Диапазон давления |
0.1-16 МПа |
| Точность управления |
±1% |
| Разрешение дисплея |
0.01 МПа |
| Рабочий диапазон |
5%~100% от полной шкалы |
| Погрешность индикации |
±1% |
| Таймер испытаний |
Диапазон таймера |
0~10000 ч |
| Точность таймера |
±0.1% |
| Разрешение таймера |
1 с |
| Питание |
380 В, 50 Гц, трехфазная четырехпроводная система, 1.5 кВт |
| Модели заглушек |
от Φ8 до 1800 мм |
| Размер резервуара для воды |
в зависимости от размера трубы |
| Диапазон температур |
15-95°C |
| Размеры (три станции) |
715×625×1700 (мм) или другие
|
Часто задаваемые вопросы:
В1: Какой бренд производит машину для гидростатических испытаний пластиковых труб?
О1: Эта машина для гидростатических испытаний производится под брендом JHH, производственная база находится в Пекине, Китай.
В2: Какие основные цели тестирования достигаются машиной для гидростатических испытаний пластиковых труб?
О2: Этот испытательный аппарат предназначен для оценки гидростатических характеристик и прочности на разрыв пластиковых труб.
В3: Какие категории заготовок и сырья совместимы с этой машиной для гидростатических испытаний?
О3: Он поддерживает проведение испытаний пластиковых труб, а также композитных труб, включая ПП-Р, ПП-Б, ПП-А, ПВХ, ПЭ, ПЭ-Х и другие соответствующие марки труб.
В4: Какой уровень точности измерения может обеспечить эта машина для гидростатических испытаний?
О4: Точность измерения достигает 0,1% относительно полной шкалы.
В5: Каково максимальное испытательное давление, поддерживаемое машиной для гидростатических испытаний?
О5: Максимальная испытательная способность этой установки составляет 10 МПа, что эквивалентно 100 бар (1450 фунтов на квадратный дюйм).
