Оборудование для испытаний трубопроводов, облегчающее долгосрочные испытания пластиковых трубопроводных систем и фитингов в циклическом давлении и температуре

Большие изображения : Оборудование для испытаний трубопроводов, облегчающее долгосрочные испытания пластиковых трубопроводных систем и фитингов в циклическом давлении и температуре

Подробная информация о продукте:

Место происхождения:	Пекин, Китай
Фирменное наименование:	JINHAIHU
Сертификация:	ISO9001, CE
Номер модели:	ЧВ-63М

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Упаковывая детали:	Стандартные экспортные деревянные ящики
Время доставки:	10 ~ 15 рабочих дней
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Поставка способности:	20 комплектов в месяц

контакт

Подробное описание продукта

Название продукта:	Оборудование для испытаний трубопроводов, облегчающее долгосрочные испытания пластиковых трубопровод	Количество циклов:	Любое количество раз от 0 до 100 000
Однородность температуры:	±0,5℃	Скорость потока:	>0,9 м/с
Метод управления:	ПЛК-управление	Точность контроля температуры:	Установленное значение ±0,5°C
Диапазон контроля температуры:	От 20°C до комнатной температуры (комнатная температура> 20°C)	Режим отображения:	Сенсорный дисплей
Выделить:	Оборудование для испытаний трубопроводов для пластиковых систем , Оборудование для испытаний трубопроводов на циклическое давление , Оборудование для температурных испытаний трубопроводной арматуры

Оборудование для испытаний трубопроводов для длительных испытаний давления и температуры

Эта специализированная система испытаний предназначена для оценки долговечности пластиковых трубопроводных систем и фитингов, собранных согласно стандартным спецификациям.Система применяет предварительно установленное внутреннее давление при подвержении образцов циклическим условиям холодной и горячей температуры в течение запрограммированных периодов испытаний.После завершения испытательных циклов система автоматически проверяет трубы и фитинги на наличие утечек или дефектов разрыва.

Обзор протокола испытаний

Эта проверка долгосрочной долговечности требует 5000 циклов циркуляции горячей и холодной воды на один набор образцов.Каждый цикл длится 30 минут (15 минут холодной воды и 15 минут горячей воды)Устройство обеспечивает надежную долгосрочную непрерывную работу и стабильную производительность.эта машина не имела технических или качественных дефектов в течение многих лет эксплуатации.

Конфигурация системы

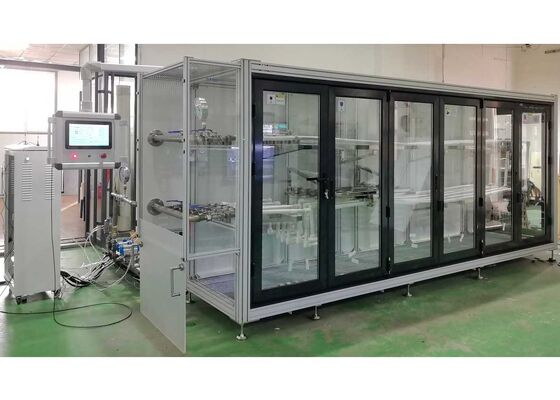

Устройство состоит из четырех основных функциональных модулей: модуль выполнения обмена холодной водой, модуль выполнения обмена горячей водой, испытательная камера для образцов и промышленный охладитель воды.Среди особенностей - элегантный внешний дизайн, модульная структурная структура, передовая технология управления, стабильная производительность работы, надежное качество и простая удобная для пользователя работа.

Особенности прибора

Защищенный патентом дизайн открытой структуры:Вода высокой температуры и высокого давления циркулирует исключительно внутри проб и специальных соединительных труб.Оборудование использует конструкцию сосуда атмосферного давления с другими циркуляционными трубопроводами, работающими под стандартным атмосферным давлением, обеспечивая долгосрочную надежную эксплуатацию.
Система управления полным замкнутым циклом:Использует импортированную полностью цифровую систему управления, обеспечивающую точное регулирование внутреннего давления в замкнутом цикле.Автоматически регулирует главный циркуляционный насос и клапаны управления на основе показателей в реальном времени, включая температуру жидкости, продолжительность работы и скорость потока трубопровода.
Умная система переключения циклов:Система управления автоматически настраивает состояние работы на основе мониторинга в режиме реального времени температуры воды на входе/выходе, уровня жидкости в баке и интервалов переключения.Обеспечивает изменение температуры между резервуарами ниже 3°C для сверхнизкого потребления энергии.
Конструкция работы с низким уровнем шума:Оборудована эксклюзивным контроллером потока воды, который значительно снижает шум работы от высокоскоростного потока воды.
Высокопроизводительная система охлаждения:Использует импортные промышленных холодильников с водой-водой технологии охлаждения для повышения эффективности охлаждения и продления срока службы.

Стандарты соответствия

GB/T 18742.2-2017 Системы полипропиленовых труб для установок горячей и холодной воды
GB/T 13663.2-2018 Системы полиэтиленовых (PE) труб для водоснабжения
GB/T 15560-1995 Метод испытаний гидравлического мгновенного разрыва и сопротивления давлению
ГБ/Т 6111-2018 Трубы из термопластика для транспортировки жидкости
ISO 1167-1:2006 Сопротивление труб термопластика внутреннему давлению
ISO 1167-2:2006 Подготовка пробных частей труб
ASTM D1598 Время отказа пластиковой трубы под постоянным внутренним давлением
ASTM D1599 Сопротивление кратковременному гидравлическому давлению

Технические параметры

Параметр	Спецификация
Диапазон регулирования давления	00,40 МПа ~ 1,20 МПа
Точность управления	Установленное значение ±0,02 МПа
Испытательные станции	1-6
Максимальная общая площадь измеренного поперечного сечения	6200 мм2 (2 × φ63); настраиваемая
Время циркуляции (горячая/холодная вода)	С 600 по 1800 год
Сменное время горячей и холодной воды	≤ 60 с
Количество циклов	От 0 до 100,000
Максимальная длина прямого прохода трубы	3700 мм

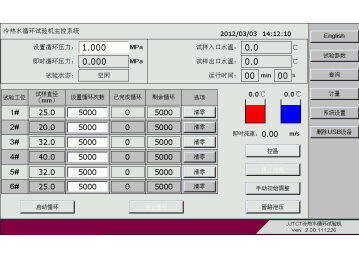

Режим отображения	Дисплей с сенсорным экраном
Метод контроля	Управление ПЛК
Скорость потока	> 0,9 м/с
Качество воды	Чистая вода, деионизированная вода или смягченная вода
Давление автоматического водоснабжения	> 0,05 МПа
Ошибка чтения температурного дисплея	± 0,2°C
Разница температуры (вход/выход)	< 2°C
Диапазон температуры резервуара холодной воды	20°C до комнатной температуры
Диапазон температуры резервуара горячей воды	Температура комнаты до 95°C
Источник питания	380В переменный ток, 50Гц, 25кВт
Определите размеры	5200 × 3200 × 2100 мм
Размеры установки	6000 мм × 4000 мм × 3000 мм
Общая масса	3210 кг

Конфигурации основных компонентов

Компонент	Количество
Промышленный компьютер с сенсорным экраном	1 единица
Цистерна для хранения холодной воды	1 единица
Резервуар для горячей воды	1 единица
Испытательная камера	1 комплект
Устройство предварительной загрузки	6 комплектов
Центробежный насос многоступенчатого типа	1 комплект
Пневматический соленоидный клапан	4
Встроенный насос	1 комплект
Установки (различных размеров)	Многочисленные наборы
