Оборудование для испытаний трубопроводов для проведения долгосрочных испытаний пластиковых трубопроводных систем и фитингов в циклическом давлении и температуре

Большие изображения : Оборудование для испытаний трубопроводов для проведения долгосрочных испытаний пластиковых трубопроводных систем и фитингов в циклическом давлении и температуре

Подробная информация о продукте:

Место происхождения:	Пекин, Китай
Фирменное наименование:	JINHAIHU
Сертификация:	ISO9001, CE
Номер модели:	ЧВ-63М

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Упаковывая детали:	Стандартные экспортные деревянные ящики
Время доставки:	10 ~ 15 рабочих дней
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т, западное соединение
Поставка способности:	20 комплектов в месяц

контакт

Подробное описание продукта

Название продукта:	Оборудование для испытаний трубопроводов для проведения долгосрочных испытаний пластиковых трубопров	Однородность температуры:	±0,5℃
Режим отображения:	Сенсорный дисплей	Скорость потока:	>0,9 м/с
Количество циклов:	Любое количество раз от 0 до 100 000	Точность контроля температуры:	Установленное значение ±0,5°C
Метод управления:	ПЛК-управление	Диапазон контроля температуры:	От 20°C до комнатной температуры (комнатная температура> 20°C)
Выделить:	Оборудование для испытаний трубопроводов для пластиковых систем , Оборудование для испытаний давления длительного цикла , Испытание температурного цикла для фитингов трубопроводов

Оборудование для испытаний трубопроводов для долговременных испытаний в циклическом давлении и температуре

Специализированное оборудование для оценки характеристик пластиковых трубопроводных систем и фитингов посредством строгих циклических испытаний под давлением и температурой.

Обзор продукта

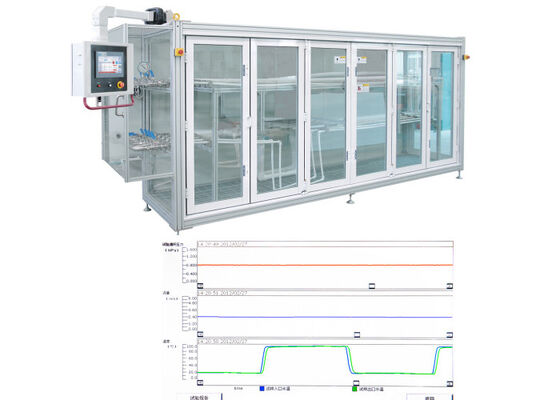

Машина для испытания циркуляции горячей и холодной воды серии CHW

Эта передовая система тестирования оценивает пластиковые трубопроводные системы и фитинги в соответствии со строгими стандартными спецификациями. Оборудование создает заданное внутреннее давление, подвергая образцы воздействию чередующихся циклов высоких и низких температур в течение продолжительного времени. После завершения необходимых циклов испытаний система проверяет, нет ли в тестируемых компонентах дефектов утечки или разрыва.

Эта процедура испытаний представляет собой проверку долгосрочной стабильности, требующую 5000 циклов циркуляции горячей и холодной воды на комплект образцов. Каждый цикл длится 30 минут (15 минут холодной воды, затем 15 минут горячей воды), что требует надежной долгосрочной работы и стабильной работы оборудования.

Изготовленная по индивидуальному заказу для европейских рынков в полном соответствии с европейскими техническими спецификациями, эта машина за годы практической эксплуатации не продемонстрировала никаких технических и качественных дефектов.

Аппарат состоит из четырех основных функциональных компонентов: модуля замены холодной воды, модуля замены горячей воды, камеры для испытаний образцов и промышленного охладителя. Он отличается элегантным внешним видом, модульной архитектурой, передовой технологией управления, стабильной работой, надежным качеством и интуитивно понятным управлением.

Основные технические преимущества

Запатентованная открытая структурная конструкция:Вода с высокой температурой и высоким давлением циркулирует только внутри испытуемых образцов и выделенных соединительных трубопроводов. В оборудовании используется конструкция контейнера атмосферного давления, все остальные циркуляционные трубопроводы работают при нормальном атмосферном давлении, что обеспечивает длительную надежную работу. Эта инновационная конструкция имеет официальный технический патент.
Полная архитектура управления с обратной связью:Использует импортированную полностью цифровую систему управления для точного регулирования внутреннего давления с обратной связью. Система автоматически регулирует главный циркуляционный насос и регулирующие клапаны на основе параметров в реальном времени, включая температуру жидкости, продолжительность работы и скорость потока в трубопроводе, для поддержания постоянного внутреннего давления. Устраняет риск гидроудара при быстром переключении на горячее/холодное оборудование.
Интеллектуальный механизм переключения циклов:Система управления автоматически регулирует работу на основе мониторинга в реальном времени температуры воды на входе/выходе, уровня жидкости в баке и продолжительности переключения. Интеллектуальное управление обратными клапанами обеспечивает правильное управление потоком воды при контролируемых колебаниях температуры ниже 3°C, обеспечивая чрезвычайно низкое энергопотребление.
Оптимизация работы с низким уровнем шума:Испытательный трубопровод включает в себя запатентованный контроллер расхода воды, который значительно снижает рабочий шум, вызванный эрозией высокоскоростного потока воды.
Высокоэффективная система охлаждения:Использует импортные промышленные чиллеры с технологией водяного охлаждения для повышения эффективности охлаждения и обеспечения оптимальной работы компрессора, повышения эффективности охлаждения и продления срока службы чиллера.

Стандарты соответствия

Стандартный номер	Стандартное имя
ИСО 10508	Термопластичные трубы и фитинги для систем горячего и холодного водоснабжения.
ИСО 19893	Системы пластмассовых трубопроводов. Метод испытания устойчивости смонтированных узлов к циклическому изменению температуры.
ГБ/Т 19993-2005 гг.	Метод испытаний термоциклирования систем водопроводных и дренажных труб из термоплавкого пластика
ГБ/Т 18997.1-2003	Напорная труба из алюминиево-пластикового композита. Часть 1: Алюмопластиковая труба со сваркой внахлест.
ГБ/Т 18997.2-2003	Алюминиево-пластиковая композитная напорная труба. Часть 2. Алюминиевая труба
ГБ/Т 18742.2-2002	Полипропиленовые трубопроводные системы для горячей и холодной воды. Часть 2. Материалы труб
ГБ/Т 18742.3-2002	Полипропиленовые трубопроводные системы для горячей и холодной воды. Часть 3: Фитинги
ГБ/Т 18992.2-2003	Системы горячего и холодного водоснабжения с использованием труб из сшитого полиэтилена (PE-X)
ГБ/Т 18993.2-2003	Трубопроводные системы из хлорированного поливинилхлорида (ПВХ-С). Часть 2. Материалы труб
ГБ/Т 18993.3-2003	Трубопроводные системы из хлорированного поливинилхлорида (ПВХ-С). Часть 3. Фитинги
ГБ/Т 18991-2003	Термопластичные пластиковые трубы и фитинги для систем горячего и холодного водоснабжения.

Технические параметры

Параметр	Спецификация
Диапазон регулирования давления	0,40 МПа ~ 1,20 МПа
Точность контроля давления	Установленное значение ±0,02 МПа (включая переключение с холода на горячее)
Испытательные станции	1-6
Максимальная общая измеренная площадь поперечного сечения	6200 мм² (2 × φ63); настраиваемый
Время циркуляции (горячая/холодная вода)	От 600 до 1800 (регулируется)
Время чередования горячей/холодной воды	≤60 с
Количество циклов	от 0 до 100 000
Максимальная длина прямой секции трубы	3700 мм
Режим отображения	Сенсорный экран
Метод управления	ПЛК-управление
Скорость потока	>0,9 м/с
Требования к качеству воды	Чистая вода, деионизированная вода или умягченная вода.
Автоматическое давление подачи воды	>0,05 МПа
Ошибка чтения дисплея температуры	±0,2℃
Разница температур (вход/выход)	<2℃
Диапазон температур бака для холодной воды	от 20°C до комнатной температуры
Точность температуры резервуара с холодной водой	Установленное значение ±0,5°C
Однородность температуры резервуара с холодной водой	±0,5℃
Диапазон температур бака для горячей воды	Комнатная температура до 95°C
Точность температуры бака с горячей водой	Установленное значение ±0,5°C
Однородность температуры бака с горячей водой	±0,5℃
Источник питания	380(1-15%)В переменного тока ~ 380(1+10%)В переменного тока 50Гц 25кВт
Габаритные размеры	Д5200 мм × Ш3200 мм × В2100 мм
Установочные размеры	Д6000 мм × Ш4000 мм × В3000 мм
Общий вес	3210 кг

Конфигурации основных компонентов

Компонент	Количество
Промышленный компьютер с сенсорным экраном	1 единица
Цистерна для хранения холодной воды	1 единица
Резервуар для горячей воды	1 единица

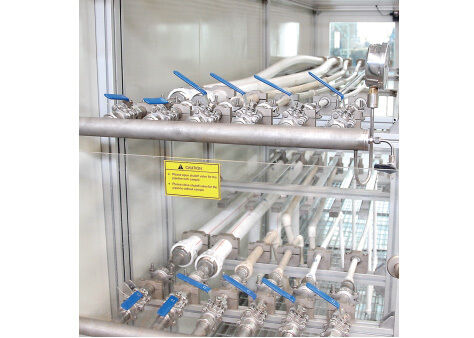

Испытательная камера	1 комплект
Устройство предварительной загрузки	6 комплектов
Центробежный насос многоступенчатого типа	1 комплект
Пневматический электромагнитный клапан	4
Линейный насос	1 комплект
Светильники - полукольцо 63,5	1 комплект
Светильники - полукольцо 60,3	1 комплект
Светильники - 54 полукольца	1 комплект
Светильники - полукольцо 40	1 комплект
Светильники - полукольцо 35	1 комплект
Светильники - 28 полукольцо	1 комплект
Светильники - 22 полукольца	1 комплект
Светильники - 18 полукольцо	1 комплект
Светильники - 15 полукольцо	1 комплект
