Заглушки для пластиковых труб, устойчивые к высокому давлению
Пластиковые заглушки для труб, устойчивые к высокому давлению, идеально подходят для герметизации пластиковых труб во время гидростатических испытаний и испытаний на разрыв.
Обзор продукта

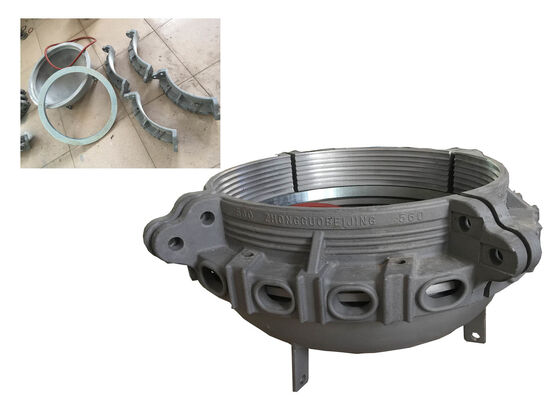

Уплотнительное соединение DN560 мм, доступное в вариантах из нержавеющей стали (SS) или углеродистой стали, специально разработано и прецизионно изготовлено для обеспечения надежной герметизации образцов пластиковых и композитных труб во время критических испытаний на производительность. Оно специально совместимо с трубами из ПНД, ПЭ, ПВХ, ПП-Р, АБС и композитных материалов, обеспечивая герметичное уплотнение для гидростатических испытаний, испытаний на разрыв, испытаний на отрицательное давление и других связанных оценок производительности труб.
Конструктивные особенности
Литой фитинг типа А имеет конструкцию без стержней (без промежуточных стяжных стержней) и обладает исключительной устойчивостью к высокому давлению, что делает его пригодным для жестких испытаний труб в условиях экстремальных нагрузок давлением.

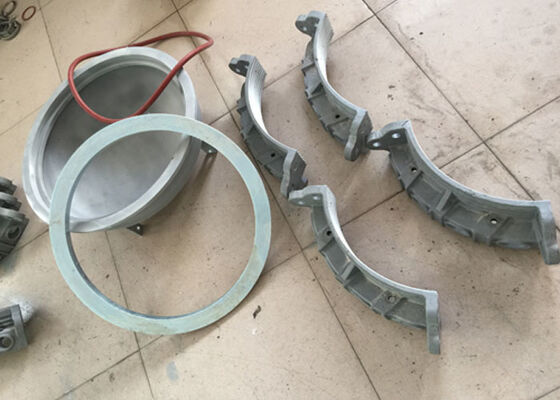

Его компонентная конфигурация включает полукруглую основание, уплотнительное кольцо из силиконовой резины, опорное кольцо, зажимной блок, крепежные болты, компрессионные болты и выпускной клапан — все это спроектировано для совместной работы для обеспечения надежной герметизации и структурной стабильности во время испытаний.
Доступные размеры
Применимые диаметры труб охватывают Ø10 мм, Ø12 мм, Ø16 мм, Ø25 мм, Ø32 мм, Ø40 мм, Ø50 мм, Ø63 мм, Ø75 мм, Ø90 мм, Ø110 мм, Ø125 мм, Ø140 мм, Ø160 мм, Ø180 мм, Ø200 мм, Ø225 мм, Ø250 мм, Ø280 мм, Ø315 мм, Ø355 мм, Ø400 мм, Ø450 мм, Ø500 мм, Ø560 мм, Ø630 мм, Ø710 мм, Ø800 мм, Ø900 мм, Ø1000 мм, Ø1100 мм, Ø1200 мм, Ø1400 мм, Ø1600 мм, Ø1800 мм и Ø2000 мм.
Стандарты соответствия
Продукт полностью совместим с британскими стандартами (BS), американскими стандартами (ASTM/ASME) и другими международными стандартами трубопроводов, удовлетворяя разнообразные глобальные проектные требования.
EN921, ISO1167, ASTM D 1598/1599
Технические характеристики
| Название продукта |
Уплотнительное соединение DN560 мм из нержавеющей стали или углеродистой стали для герметизации труб из ПНД, ПЭ, ПВХ |
| Цвет |
Серебристо-белый |
| Габаритные размеры |
Ø850*450 мм |
| Применимый диаметр трубы |
Ø560~Ø565 мм |
| Макс. давление |
4 МПа |
| Размер уплотнительного кольца |
Ø495*18 мм |
| Разъем концевой заглушки |
M12*1.25, 1/4'', 3/8'' (настраиваемый) |
| Тип |
Тип А |
| Упаковка |
Стандартный экспортный деревянный ящик |
| Сертификат |
ISO |
| Срок поставки |
10 дней |
Часто задаваемые вопросы
В1: Из каких материалов изготовлен фитинг для труб и какую коррозионную стойкость он обеспечивает?
Фитинг для труб изготовлен из высококачественной нержавеющей стали (SS) или углеродистой стали, при этом все поверхности, контактирующие со средой, имеют антикоррозионную обработку. Эта конструкция обеспечивает превосходную устойчивость к химической эрозии и влаге, что делает ее пригодной для длительного использования в условиях гидростатических испытаний, испытаний на разрыв и испытаний на отрицательное давление с различными материалами труб.
В2: Каков диапазон применимых диаметров труб для фитинга и с какими международными стандартами он совместим?
Фитинг охватывает широкий диапазон диаметров от Ø10 мм до Ø2000 мм, включая ключевые спецификации, такие как Ø50 мм, Ø110 мм, Ø315 мм, Ø630 мм и Ø1600 мм. Он полностью совместим с международными стандартами, включая британские стандарты (BS), американские стандарты (ASTM/ASME) и серии ISO, беспрепятственно адаптируясь к глобальным требованиям производства и испытаний труб.
В3: Какова максимальная несущая способность фитинга для труб по давлению и может ли он соответствовать требованиям испытаний под высоким давлением?
Фитинг обладает максимальной несущей способностью по давлению до 16 МПа (160 бар), что полностью соответствует требованиям к давлению при гидростатических испытаниях и испытаниях на разрыв для большинства промышленных пластиковых труб (ПНД, ПЭ, ПВХ, композитные трубы и т. д.). Его конструкция без стержней повышает стабильность сопротивления давлению, предотвращая утечки или деформацию при экстремальных условиях давления.
В4: Какой механизм уплотнения использует фитинг и как он обеспечивает герметичность во время испытаний?
Фитинг использует систему уплотнения с силиконовым резиновым кольцом в сочетании с конструкцией опорного кольца и зажимного блока. Уплотнительное кольцо обеспечивает эластичное уплотнение, которое плотно прилегает к внутренней стенке трубы, в то время как зажимной блок и компрессионные болты обеспечивают равномерное приложение давления. Эта многослойная структура уплотнения гарантирует нулевую утечку во время испытаний, даже при длительном постоянном давлении.
В5: Какими конструктивными особенностями обладает фитинг для упрощения установки и повышения эффективности испытаний?
Фитинг имеет литую конструкцию типа А без промежуточных стяжных стержней, отличающуюся компактной и легкой конструкцией. Он оснащен стандартными крепежными болтами и компрессионными болтами для быстрой сборки и разборки, сокращая время зажима трубы на 30% по сравнению с традиционными фитингами. Полукруглая основание также обеспечивает стабильное позиционирование образца трубы во время испытаний.
В6: Совместим ли фитинг с различными типами материалов труб и сценариями испытаний?
Да, фитинг универсально совместим с пластиковыми трубами (ПНД, ПЭ, ПВХ, ПП-Р, АБС), композитными трубами и стальными армированными полиэтиленовыми трубами. Он подходит для различных сценариев испытаний, включая испытания на гидростатическое давление, испытания на прочность на разрыв, испытания на герметичность при отрицательном давлении и испытания на кратковременную стойкость к давлению, служа универсальным аксессуаром для оборудования для испытаний труб.
