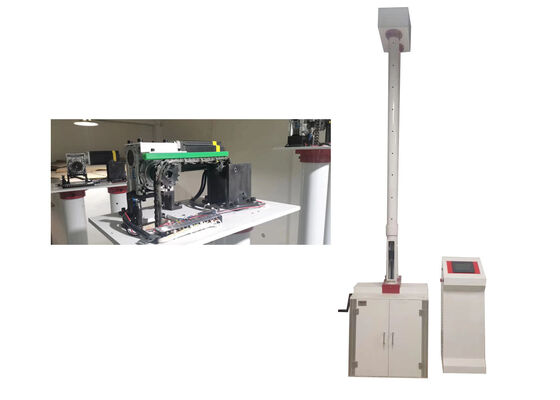

Оборудование для испытаний с помощью ударного молота для точного измерения силы удара
Эта испытательная машина широко используется для испытания прочности воздействия внешней нагрузки на пластиковые трубы, пластиковые листы и неметаллические материалы.Испытательные образцы наносятся ударным молотом с заданной массой и формой, выпускаемым с заранее определенной высоты на определенные места вдоль окружности образца.Этот процесс позволяет точно оценить истинную скорость воздействия (TIR) для партии продукта или производства экструдера.
Максимально допустимые TIR:10% (соответствующие отраслевым стандартам контроля качества)
Как профессиональный инструмент контроля качества, он широко применяется в строительной промышленности, производственных предприятиях, химическом секторе, университетах,и другие учреждения НИОКР или контроля качества.
Стандарты соответствия
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 и BSEN744.
Характеристики оборудования
Трехуровневая система защиты безопасности
- Уровень 1: Образец охраны дверей камеры
- Уровень 2: Охрана безопасности окон наблюдения (временно не установлена)
- Уровень 3: Механизм безопасности верхних и нижних пределов проезда
Эта многоуровневая защита гарантирует безопасность оператора и образца на протяжении всего цикла испытаний.
Способность к высокоскоростному подъему
Устройство, оснащенное ступенчатым двигателем с высоким крутящим моментом, достигает максимальной скорости подъема 250 мм/с. Он может поднять молоток с нуля на 2 метра всего за 8 секунд,резко сократить время испытательного цикла и повысить общую эффективность.
Система высокоточного навигации
Используя многоступенчатую программу регулирования скорости, машина обеспечивает плавное и точное расположение молотка с нулевым смещением.предоставление надежных и воспроизводимых результатов данных.
Усовершенствованная трубка с выхлопной структурой
Трубка для спуска молота спроектирована с помощью 3D-моделирования, интегрирована с отверстиями вентиляции, чтобы свести сопротивление ветра к минимуму во время спуска молота.Он также содержит усиленный механизм зажима для предотвращения деформации труб или функционального повреждения, обеспечивая долгосрочную эксплуатационную прочность.
Пневматический механизм зажима и выпуска молотка
Заменяя традиционные электромагнитные установки молотком, система использует пневматическую конфигурацию высокого давления, оснащенную двойным цилиндром длительного удара 300 Н.Лицо молотка оборудовано резиновой подкладкой сухожилий, обеспечивая устойчивую силу удара и предотвращая повреждение образца.и электрические утечкиВстроенное пневматическое автоматическое блокировочное устройство обеспечивает безопасную и надежную работу.
Интегрированная модульная архитектура
- Механическая сборка:Использует стандартную конструкцию профиля из алюминиевого сплава, обеспечивающую стандартизированные процессы, модульную установку, легкую конструкцию и высокую структурную жесткость.
- Электрический блок управления:Конфигурирован с 7-дюймовым сенсорным экраном и Delta PLC, что облегчает удобную эксплуатацию, стабильную производительность управления и простое обслуживание.
Выбор высококачественных компонентов
Все основные компоненты приобретаются во всем мире для повышения надежности и производительности:
- Цилиндр: марки Adker
- Сенсорный экран: марка Delta
- PLC: марка Delta
- Электроснабжение: марка Mean Well (Тайвань, Китай)
Машина оснащена всеобъемлющими средствами безопасности, включая защиту от электрических утечек, предотвращение короткого замыкания, антистатические меры, технологию борьбы с помехами,Защита от отключения питания, и предупреждение неисправностей, охватывающих электрические, механические и программные аспекты.
Усовершенствованные возможности автоматизации
Инструмент может похвастаться полной автоматизацией, включающей автоматическую калибровку нулевой точки, автоматическую подъемную установку молотка, автоматическое освобождение молотка и автоматическое выполнение испытаний.Это уменьшает ручное участие, повышает эффективность испытаний и уменьшает человеческие ошибки.
Технические параметры
| Параметр |
Спецификация |
| Модель |
XJL-450M |
| Температура окружающей среды |
10°C-35°C |
| Качество сброса молотка |
0.5 кг-5 кг |
| Диаметр молотка |
D25mm, D90mm (настраивается) |
| Высота падения |
50mm-2000mm, ошибка≤±2mm |
| Диаметр образца |
Φ10mm-Φ450mm (можно настроить) |
| Отклонение центра удара от центра светильника |
≤ 2 мм |

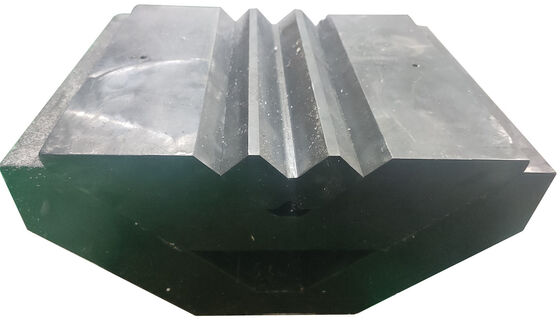

| Подшипник типа V |
120° |
| Источник питания |
220VAC ± 10% |
| Размер контура |
730 мм × 700 мм × 3650 мм |
| Чистая масса |
300 кг |
Стандартная конфигурация
| Компонент |
Количество |
| Хозяин |
Один набор |
| Электрический шкаф |
Один набор |
| Корпус молотка |
Один набор |
| Линия электропередач |
Один кусок. |
| Подшипник типа V |
Два куска. |
| Инструмент управления (ключ) |
Один набор |
Часто задаваемые вопросы
Вопрос 1: Каков максимальный диапазон энергии удара машины для испытания удара с помощью дроп-молота?
A1: Стандартная модель предлагает диапазон энергии удара 0,5-50 J, с дополнительным расширением до 100 J для испытаний высокопрочных материалов.Он поддерживает регулируемые уровни энергии для удовлетворения различных требований испытаний для пластиковых труб, листы и неметаллические материалы.
Вопрос 2: Каковы доступные высоты падения и спецификации массы молотка?
A2: регулируемая высота падения варьируется от 50 до 2000 мм (точность до ± 1 мм).от 2 до 10 кг, охватывающие общие стандарты испытаний, такие как ISO 3127 и ASTM D 2444.
Q3: Насколько точно контролируется высота падения и сила удара машины?
A3: Точность высоты падения составляет ±0,1% от установленного значения (или ±1 мм, в зависимости от того, какой из этих значений меньше).в то время как система обнаружения силы (необязательно) обеспечивает точность силы удара ± 1% FS гарантируя надежность данных испытания..
В4: Какие механизмы защиты безопасности оборудования для предотвращения эксплуатационных рисков?
A4: Он оснащен трехуровневой системой безопасности: 1 блокировка камеры проб (машина останавливается, если дверь открыта); 2 переключателя верхнего/нижнего предела движения; 3 кнопки экстренной остановки.Трубка с молотком также усилена, чтобы избежать повреждения конструкции при ударах с высокой энергией.
Q5: Совместима ли машина с международными стандартами испытаний и какие материалы она может протестировать?
A5: Он полностью соответствует стандартам ISO 3127, ASTM D 2444, GB/T 14152 и BS EN 14411.и другие материалы, требующие оценки прочности на внешний удар.
Q6: Каков уровень автоматизации машины и может ли она автоматически записывать данные испытаний?
A6: Он поддерживает полную автоматизацию процесса: автоматическую калибровку нулевой точки, подъем молотка, позиционирование, освобождение и расчет результатов испытаний.Он может хранить до 10, 000 записей испытаний (включая энергию удара, высоту падения, значение TIR) и экспортные данные в формате Excel/CSV.
Q7: Сколько длится срок службы ключевых компонентов и какое обслуживание требуется?
A7: Основные компоненты (пневматический цилиндр, шаговой мотор, PLC) имеют срок службы ≥ 50 000 испытательных циклов.ежеквартальный осмотр уплотнительного кольца, и ежегодная калибровка высоты падания и массы молотка.
Вопрос 8: Какие условия окружающей среды необходимы для нормальной работы машины?
A8: рабочая температура: 10-35 °C; относительная влажность: ≤85% (неконденсирующая); питание: AC 220V±10% 50Hz (или 110V±10% 60Hz, настраиваемое);отсутствие сильных электромагнитных помех или вибраций в рабочей зоне;.
