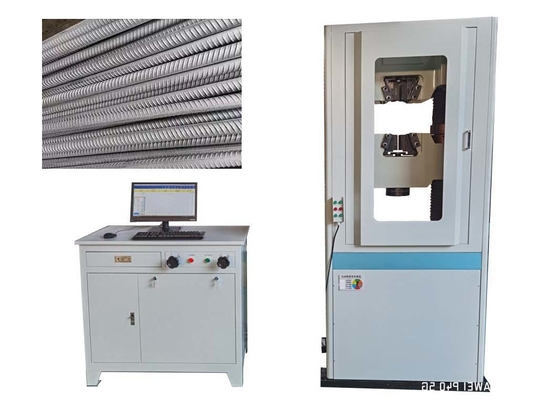

Гидравлическая универсальная испытательная машина для сварного арматурного сталя - испытание сгиба протяженности с штангой, катушкой и сгибанием катушек
Принцип работы:
Основная машина имеет шестиколонную рамовую конструкцию с четырьмя колоннами и двумя свинцовыми винтами.в то время как нижняя поперечная балки и рабочий стол составляют компрессионное пространствоСостоит из электрического контроллера, сервоклапана, датчика нагрузки, датчика смещения, экстенсометра и компьютера, он образует систему сервоконтроля с закрытым циклом.Эта система может автоматически и точно контролировать процесс испытания и автоматически измерять параметры испытания, такие как сила испытания, смещение и деформация.
Применение:
(1) Применение в испытаниях на протяженность
Конфигурация испытательного устройства и устройства
Для крепления обоих концов реброобразного пробы стали используются специальные клинчатые фиксаторы.обеспечение перпендикулярности поверхности зажима к оси образца для предотвращения эксцентрической нагрузки, которая может повлиять на точность испытания;Верхняя и нижняя поперечные балки образуют тяговое пространство, и осевая тяговая сила применяется через гидравлическую систему.
Режим управления и настройка параметров
Обычно используется комбинированный режим управления силовым управлением - управлением смещением: на начальной стадии сила применяется с постоянной скоростью (например, 10 кН/мин),и при приближении к точке урожайности, он переключается на управление смещением (0,05 - 2 мм/мин) для точного захвата прочности отдачи.
Сбор и анализ данных
Датчик нагрузки отслеживает изменение силы натяжения в режиме реального времени, экстенсометр фиксирует деформацию в пределах длины габарита,и компьютер автоматически наносит кривую "сила - смещение", рассчитывая такие параметры, как указанная непропорциональная прочность на протяжении (ReL, ReH), прочность на протяжении (Rm) и процентная протяженность после перелома (A).
(2) Использование испытаний на изгиб
Устройство и метод изгиба
Заменить втягивающий втягиватель и опоры, регулировать расстояние между опорами в соответствии с диаметром реброобразного стального стержня (обычно в 3 раза больше диаметра), использовать метод 180° холодного изгиба,и медленно нажимать на всадник вниз, пока образец согнут под указанным углом, затем наблюдать, не появляются ли трещины на поверхности.
Проверка соответствия стандарту
В соответствии с GB/T 1499.2 - 2018 Steel for the Reinforcement of Concrete - Part 2: Hot-rolled ribbed steel bars (Сталь для усиления бетона - часть 2: горячо прокатаные реброванные стальные стержни),Поверхность образца после испытания на изгиб не должна иметь видимых трещин для проверки соответствия его технологических свойств требованиям конструкции.Сталь.
| Характеристикапрочностьсвойства |
| |
Доходность Сила, Р.
MPa |
Прочность/доходность прочность соотношение R/R |
Всего удлинение в максимум Сила, возраст
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥ 1.15,<1.35 |
7.5 |
Характеристика Rm/R составляет 1,02 для размеров менее 8 мм.
О:характеристический показатель составляет 1,0% для размеров менее 8 мм.
Указанные значения R характерны при p=0.95.
Указанные значения R/R и Ag характерны при p=0.90.
Вычислить значения Rmand R. с использованием номинальной площади поперечного сечения. |
| Абсолютное максимально допустимое значение прочности выброса составляет 650 МПа. |
Для прочности урожая ((Re) применяется верхняя прочность урожая ((ReH).Определить прочность урожая ((Re) от
прочность 0,2% ((Rpo.2) если явление урожайности отсутствует. |
Стандарты
Стандарт ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 и BSEN.
Основные технические параметры:
| Модель |
WAW-1000G |
| Структура |
4 колонны и 2 винта |
|
Путь управления
|
Ручное управление процессом погрузки, автоматическая обработка данных компьютером |
| Максимальная нагрузка (kN) |
1000 кН |
| Точность нагрузки |
≤ ± 0,5% |
| Диапазон груза |
2%-100% ФС |
| Диапазон контроля изокинетического напряжения |
2-60 (N/mm2•S-1) |
| Ошибка уровня напряжения |
≤ ± 0,5% |
| Разрешение нагрузки |
1/600000 |
| Диапазон измерения деформации |
2%~100% ФС |
| Точность деформации |
≤ ± 0,5% |
| Разрешение смещения (мм) |
0.01 |
| Ошибка смещения |
≤ ± 0,5% |
| Максимальный ход поршня ((мм) |
250 |
| Максимальная скорость движения поршня |
00,5-100 мм/мин Ручная регулировка |
| Скорость подъема перекрёстной головы |
300 мм/мин |
| Максимальное пространство испытания напряжения |
700 мм (можно настроить) |
| Максимальное испытательное пространство сжатия |
600 мм (можно настроить) |
| Способ зажима |
Гидравлические зажимы |
| Диапазон зажима круглого образца (мм) |
φ13-φ60 мм ((13-26,26-40,40-60) |
| Диапазон зажима плоских образцов (мм) |
0-15,15-30 мм |
| Ширина зажима плоского образца ((мм) |
80 |
| Размер сжатой пластины (мм) |
200*200 |
| Дистанция изгиба ролика ((мм) |
450 |
| Ширина изгибающих роликов (мм) |
120 |
| Электрическое питание |
3-фазный, AC380V, 50Hz ((можно настроить) |
| Вес и размер |
3200 кг, 1060 мм*850*2370 мм |
Упаковка и перевозка:
Часто задаваемые вопросы:
Вопрос 1. является ли ваша компания торговой или фабричной?
A: Фабрика + торговля (интеграция), 18 лет специализируется на испытаниях полевых инструментов, 14 лет опыта экспорта.
Вопрос 2: Как выбрать наиболее подходящие продукты?
Ответ: Наш профессиональный лейм даст вам лучшее предложение, если вы скажете нам, какой тест вам нужно сделать и требуемые спецификации
Вопрос 3. Какой делл-верри?
A: В большинстве случаев у нас есть запасы на заводе. Если нет запасов, обычно время доставки составляет 15-20 рабочих дней после получения депозита
Если вы нуждаетесь в срочном, мы можем рассмотреть возможность сделать для вас специальные мероприятия.
Q4. Принимаете ли вы услуги по настройке?
О: Да, конечно, мы можем не только предлагать стандартные машины, но и настраиваемые машины в соответствии с вашим запросом.
Не стесняйтесь сообщать нам о ваших потребностях, мы постараемся сделать все возможное, чтобы удовлетворить ваши потребности.
Мы можем посетить ваш завод перед заказом?
О: Да, мы тепло приветствуем и искренне приглашаем вас или вашу команду посетить наш завод, мы поможем организовать отель и забрать вас из аэропорта.
Вопрос 6: как насчет вашей гарантии?
О: Как правило, наша гарантия составляет один год. Мы можем предложить техническую поддержку и замену деталей. Если необходимо, наши инженеры могут пойти к вам для лучшего обслуживания.
Вопрос 7: Как насчет упаковки для машины, она безопасно защищена во время транспортировки?
О: Наша машина упакована в стандартную экспортную деревянную коробку, она не будет повреждена. Мы доставили много испытательных машин за границу по морю или по воздуху без повреждений.
