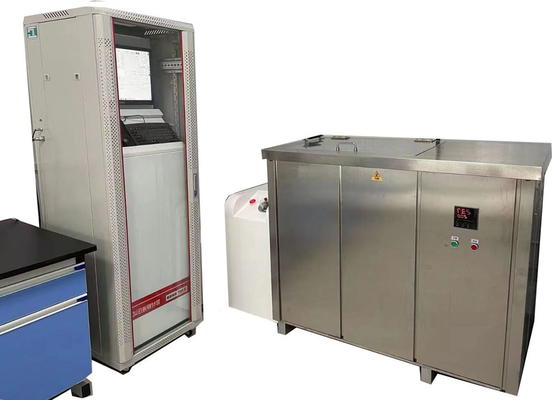

Испытательная машина для гидростатического давления и прочности на разрыв по ISO 1167 с торцевыми заглушками для герметизации пластиковых трубопроводов
Назначение оборудования:
Данное оборудование в основном используется для измерения продолжительности сопротивления длительному гидростатическому давлению и мгновенного давления разрыва различных пластиковых и композитных труб. Путем приложения постепенно увеличивающегося давления воды к трубам имитируются условия давления, с которыми трубы могут столкнуться в реальных рабочих условиях, тем самым тестируя сопротивление труб давлению и разрыву.
Состав основных компонентов:
Система контроля давления:
Обеспечивает точный контроль значений давления во время испытания, включая установку, динамическую регулировку и стабильное поддержание параметров давления, гарантируя, что давление всегда остается в пределах диапазона, указанного стандартами, для обеспечения точности результатов испытаний.Устройство генерации давления:
В качестве источника давления используются высоконапорные насосы, которые могут преобразовывать низконапорную жидкость в высоконапорную жидкость для обеспечения стабильного высоконапорного потока воды для испытания.
Бак с термостатирующей средой:
Используется для контроля температуры испытательной среды (обычно воды), обеспечивая проведение испытания при заданных температурных условиях — температура оказывает значительное влияние на характеристики пластиковых труб.

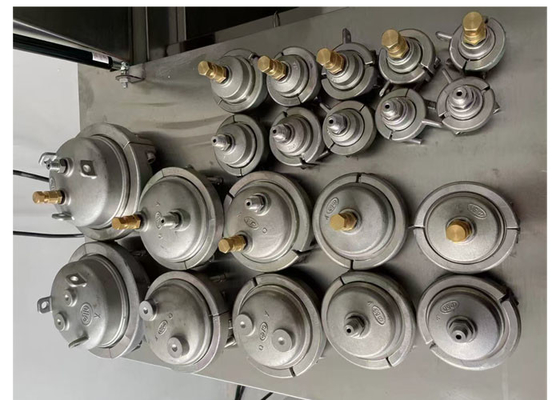

Зажимные приспособления для образцов (торцевые заглушки):
Используются для фиксации образцов труб, обеспечивая отсутствие смещения или утечки труб во время испытания, тем самым обеспечивая фундаментальную гарантию бесперебойного проведения испытания.
Блок автоматической обработки данных:
Имеет функцию автоматического расчета данных испытаний и печати отчетов об испытаниях.
Применимые категории труб:
Машина способна тестировать широкий спектр материалов труб, включая:
Термопластичные трубы:
Варианты полипропилена (PP-R, PP-B, PPA).
Типы полиэтилена (PE, PE-X).
Производные поливинилхлорида (PVC, UPVC, PVC-C).
Композитные трубы: Например, алюминиево-пластиковые композитные трубы, которые объединяют пластиковые и металлические слои для повышения структурной прочности.
Характеристики продукта:
1. Удобное управление
Имеет сенсорный экран или интерфейс ПК для легкой настройки параметров испытаний (давление, температура, время).
2. Компактная конструкция с несколькими давлениями
Занимает пространство менее 1 м² и предлагает до 50 различных уровней давления (включая подачу воды).3. Интеллектуальное распознавание образцов
Автоматически определяет размер и материал трубы (например, PP-R, PE) и корректирует испытания для обеспечения точности.
4. Оптимизированный контроль давления
Использует интеллектуальные алгоритмы для создания идеальных профилей давления (например, постепенное увеличение) для реалистичных испытаний.
5. Точная регулировка давления
Позволяет независимо устанавливать давление для каждого испытательного канала (например, 0,1–200 бар) с высокой точностью (±0,5%).
6. Долговечные компоненты
Снижает износ соленоидных клапанов для минимального обслуживания и круглосуточной работы.
7. Коррозионностойкая конструкция
Все детали, контактирующие с водой, изготовлены из высококачественной нержавеющей стали для долговечности.
8. Многоязычный дисплей
Поддерживает несколько языков (английский, китайский и т. д.) для удобства использования по всему миру.
9. Калибровка на месте
Позволяет калибровать давление во время испытаний без остановки, сохраняя надежность данных.
10. Безопасность прежде всего
Имеет электрические, механические и программные средства защиты (например, аварийные остановки, обнаружение утечек).
11. Легкий обмен данными
Использует протокол TCP/IP для отправки данных на компьютеры или в облако в режиме реального времени для составления отчетов.
Соответствие стандартам:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
Свободная длина образцов:
Тип образца
| Требования к свободной длине |
Экструдированные образцы труб |
| d |
n и ≥ 150 ммСобранные образцы с гидростатическим давлением (седловое ответвление)<315mm: ≥ 3nn и ≥ 150 ммdn и ≥ 150 ммdn и ≥ 150 ммСобранные образцы с гидростатическим давлением (седловое ответвление) |
| d |
n и ≥ 150 ммСобранные образцы с гидростатическим давлением (седловое ответвление)<50mm: 3nn и ≥ 150 ммdn и ≥ 150 ммСобранные образцы с гидростатическим давлением (две секции трубы) |
| ≥ 3 |
dn и ≥ 150 ммdn и ≥ 150 ммdn и ≥ 150 ммСобранные образцы с гидростатическим давлением (с фитингами) |
| ≥ 2 |
dn и ≥ 150 ммdn и ≥ 150 ммdn и ≥ 150 ммСобранные образцы с гидростатическим давлением (седловое ответвление) |
| ≥ 100 мм |
Собранные образцы без гидростатического давления |
| = |
dn и ≥ 150 ммТехнические параметры: |
Модель
| XGY-10C |
Диапазон диаметров |
| Φ8 |
-1800 ммСтанции |
| 3, 5, 6, 12, 15, 18, 20, 25, 50, 100 и т. д. могут быть изготовлены на заказ |
Режим управления |
| Микроконтроллер, промышленный ПК |
Режим отображения |
| Промышленный ЖК-цветной дисплей |
Режим хранения |
| Хранение на ПК |
Режим печати |
| Вывод на цветной принтер |
Испытательное давление |
| Диапазон давления |
0,1-10 МПа |
Точность управления |
| ±1% |
Таймер испытаний |
| 0,01 МПа |
Рабочий диапазон |
| 5%~100% от полной шкалы |
Ошибка индикации |
| ±1% |
Таймер испытаний |
| Диапазон таймера |
0~10000 ч |
Точность таймера |
| ±0,1% |
Разрешение таймера |
| 1 с |
Питание |
| 380 В 50 Гц трехфазная четырехпроводная 1,5 кВт |
модели торцевых заглушек |
| от |
Φ8 до 1800 ммРазмер бака для воды |
| в зависимости от размера трубы |
Диапазон температур |
| 15-95°C |
Размеры (три станции) |
| 715×625×1700 (мм) или другие |
Поддержка и услуги:
|
Гидростатическая испытательная машина Машина для испытания гидростатического давления пластиковых труб
Техническая поддержка и сервис Мы предоставляем техническую поддержку для гидростатических испытательных машин. Наша опытная команда технической поддержки может предоставить:
Установка и настройка машины
- Устранение неполадок и технические консультации
- Услуги по ремонту и техническому обслуживанию
- Запасные части и расходные материалы
- Обновления и модернизация программного обеспечения
- Мы стремимся предоставлять превосходное обслуживание клиентов и готовы ответить на любые ваши вопросы. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.
Часто задаваемые вопросы:
В1: Каково название бренда гидростатической испытательной машины для пластиковых труб?
О1: Название бренда гидростатической испытательной машины — JHH, производство находится в Пекине, Китай.
В2: Каково назначение гидростатической испытательной машины для пластиковых труб?
О2:
Гидростатическая испытательная машина для пластиковых труб используется для испытания гидростатической прочности и прочности на разрыв пластиковых труб.В3: Какие типы компонентов и материалов может тестировать гидростатическая испытательная машина?
О3: Гидростатическая испытательная машина может использоваться для тестирования пластиковых труб, композитных труб (таких как PP-R, PP-B, PP-A, PVC, PE, PE-X и т. д.).
В4: Какова точность гидростатической испытательной машины?
О4: Гидростатическая испытательная машина имеет точность в пределах 0,1% от показаний полной шкалы.
В5: Какое максимальное давление может тестировать гидростатическая испытательная машина?
О5: Гидростатическая испытательная машина может тестировать давление до 10 МПа, 100 бар (14 500 фунтов на квадратный дюйм).
