Машина для испытаний на гидростатическое давление используется для определения стойкости термопластичных труб, фитингов и узлов для транспортировки жидкостей к внутреннему давлению
Применение:
Машины для испытаний на гидростатическое давление могут использоваться для широкого спектра термопластичных труб, фитингов и узлов, предназначенных для транспортировки жидкостей. Такие материалы, как полипропилен (ПП), полиэтилен (ПЭ), поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ПВХ-С) и акрилонитрилбутадиенстирол (АБС), являются лишь частью обширного списка. Эта категория включает разнообразные изделия, такие как экструдированные трубы, трубы, изготовленные методом литья под давлением, и собранные образцы, независимо от того, связаны ли они с гидростатическим давлением или нет. Примеры применимых образцов включают сегменты труб, сваренные встык методом горячей сварки, образцы с одним или несколькими фитингами, а также испытательные образцы с седловым ответвлением. Номинальный наружный диаметр (dn) испытательных труб может сильно варьироваться, от 25 мм до более 315 мм, в зависимости от конкретных требований к различным типам образцов.
Назначение:
Машины для испытаний на гидростатическое давление в первую очередь служат для определения того, насколько хорошо упомянутые пластиковые трубы, фитинги и узлы сопротивляются внутреннему давлению. Подвергая изделия, изготовленные из таких материалов, как ПП, ПЭ, ПВХ, ПВХ-С и АБС, определенному внутреннему давлению в контролируемых условиях в течение определенного времени, эти машины могут оценить их способность выдерживать давление без разрушения, такого как утечки, взрывы или деформации за допустимые пределы. Этот тест имеет большое значение для обеспечения качества, безопасности и надежности пластиковых труб и связанных с ними деталей в системах транспортировки жидкостей, которые широко используются в таких областях, как водоподготовка и очистка сточных вод, газопроводы и перемещение промышленных жидкостей.
Конфигурация продукта:

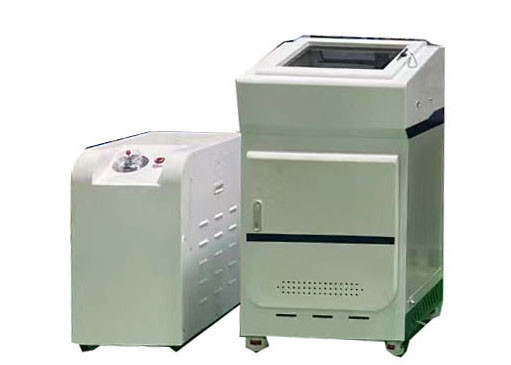

1. Система контроля давления (основной блок);
2. Система подачи давления (источник давления);

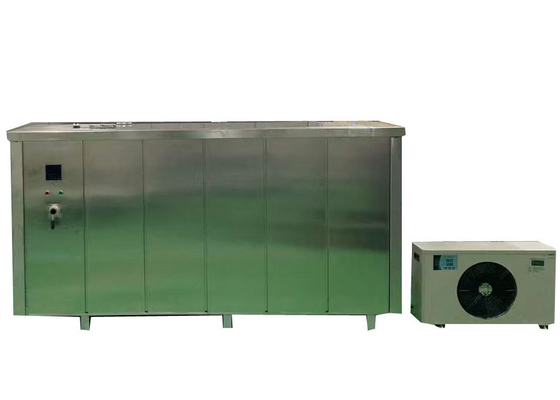

3. Испытательный резервуар и система контроля температуры;
4. Заглушки: φ8~1800 мм (по требованию заказчика).
5. Холодильная установка (по требованию заказчика)
Характеристики продукта:
1. Пользователи могут легко настраивать параметры испытаний с помощью операционного терминала, сочетающего сенсорный экран или ПК.
2. Занимая площадь менее одного квадратного метра, он может создавать до 50 различных давлений, включая давление подачи воды.
3. Его способность интеллектуального распознавания позволяет ему определять размер и материал образца, а затем формировать оптимизированный план повышения давления вместе с алгоритмом.
4. Это устройство отличается точным контролем давления. Возможность отдельно регулировать входное давление каждого отдельного модуля помогает снизить износ соленоидных клапанов и гарантирует длительную работу.
5. Все металлические части, контактирующие со средой, изготовлены из высококачественной нержавеющей стали.
6. Интерфейс дисплея, разработанный с учетом удобства пользователя, предлагает различные языковые варианты, полностью удовлетворяя разнообразные потребности клиентов.
7. Проведение калибровки давления во время испытаний просто, и система имеет возможность продолжать работу во время калибровки.
8. Он обеспечивает многоуровневую защиту, охватывающую электрические, механические и программные аспекты.
9. Он обеспечивает плавную и надежную передачу данных по протоколу TCP/IP.
Соответствие стандартам:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Свободная длина образцов:
| Тип образца |
Требования к свободной длине |
| Экструдированные трубные образцы |
dn<315mm: ≥ 3dn и ≥ 250 мм; dn>315 мм: ≥ 2dn |
| Трубные образцы, изготовленные методом литья под давлением |
dn<50mm: 3dn; 50 мм ≤ dn ≤ 110 мм: ≥ 140 мм |
| Собранные образцы с гидростатическим давлением (два трубных сегмента) |
≥ 3dn и ≥ 250 мм (dn>315 мм: ≥ 2dn, если минимальная длина не соблюдена) |
| Собранные образцы с гидростатическим давлением (с фитингами) |
≥ 2dn и ≥ 150 мм; dn>250 мм: ≥ 1.5dn |
| Собранные образцы с гидростатическим давлением (седловое ответвление) |
≥ 100 мм |
| Собранные образцы без гидростатического давления |
= dn и ≥ 150 мм |
Технические параметры:
| Модель |
XGY-16C |
| Диапазон диаметров |
Φ8-1800 мм |
| Станции |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 и т. д. могут быть настроены |
| Режим управления |
Микроконтроль, управление промышленным ПК |
| Режим отображения |
Цветной ЖК-дисплей промышленного ПК |
| Режим хранения |
Хранение на ПК |
| Режим печати |
Вывод цветного принтера |
| Испытательное давление |
Диапазон давления |
0.1-16 МПа |
| Точность управления |
±1% |
| Разрешение дисплея |
0.01 МПа |
| Рабочий диапазон |
5%~100% от полной шкалы |
| Ошибка индикации |
±1% |
| Таймер испытаний |
Диапазон таймера |
0~10000 ч |
| Точность таймера |
±0.1% |
| Разрешение таймера |
1 с |
| Питание |
380 В 50 Гц трехфазная четырехпроводная 1,5 кВт |
| Модели заглушек |
от Φ8 до 1800 мм |
| Размер резервуара для воды |
в зависимости от размера трубы |
| Диапазон температур |
15-95°C |
| Размеры (три станции) |
715×625×1700 (мм) или другие
|
Поддержка и услуги:
Машина для гидростатических испытаний Машина для испытаний на гидростатическое давление пластиковых труб Техническая поддержка и обслуживание
Мы предоставляем техническую поддержку для машин для испытаний на гидростатическое давление. Наша опытная команда технической поддержки может предоставить:
- Установка и настройка оборудования
- Устранение неполадок и технические консультации
- Услуги по ремонту и техническому обслуживанию
- Запасные части и расходные материалы
- Обновления и модернизация программного обеспечения
Мы стремимся предоставлять превосходное обслуживание клиентов и готовы ответить на любые ваши вопросы. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.
Часто задаваемые вопросы:
В1: Каково фирменное наименование машины для испытаний на гидростатическое давление пластиковых труб?
О1: Фирменное наименование машины для испытаний на гидростатическое давление - JHH, производство находится в Пекине, Китай.
В2: Каково назначение машины для испытаний на гидростатическое давление пластиковых труб?
О2: Машина для испытаний на гидростатическое давление пластиковых труб используется для испытания гидростатической прочности и прочности на разрыв пластиковых труб.
В3: Какие компоненты и материалы может тестировать машина для испытаний на гидростатическое давление?
О3: Машина для испытаний на гидростатическое давление может использоваться для тестирования пластиковых труб, композитных труб (таких как PP-R, PP-B, PP-A, PVC, PE, PE-X и т. д.).
В4: Какова точность машины для испытаний на гидростатическое давление?
О4: Точность машины для испытаний на гидростатическое давление составляет 0,1% от показания полной шкалы.
