Машина для испытаний на гидростатическое давление используется для определения стойкости к внутреннему давлению термопластичных труб, фитингов и узлов для транспортировки жидкостей
Применение:
Машины для испытаний на гидростатическое давление применимы к широкому спектру термопластичных труб, фитингов и узлов, используемых для транспортировки жидкостей, включая, но не ограничиваясь, трубы, фитинги и узлы, изготовленные из таких материалов, как полипропилен (PP), полиэтилен (PE), поливинилхлорид (PVC), хлорированный поливинилхлорид (PVC - C) и акрилонитрилбутадиенстирол (ABS). Это охватывает различные типы изделий, включая экструдированные трубы, трубы, изготовленные методом литья под давлением, и собранные образцы с гидростатической тягой или без нее. Например, его можно использовать для участков труб, сваренных методом горячей плавки встык, образцов, содержащих один или несколько фитингов, и образцов седловых ответвлений. Номинальный наружный диаметр (dn) испытуемых труб может варьироваться от относительно небольших размеров (например, 25 мм) до больших диаметров (например, более 315 мм) в зависимости от конкретных требований к различным типам образцов.
Назначение:
Основное назначение машин для испытаний на гидростатическое давление — определение стойкости к внутреннему давлению вышеупомянутых пластиковых труб, фитингов и узлов. Подвергая изделия из таких материалов, как PP, PE, PVC, PVC - C и ABS, определенному внутреннему давлению в контролируемых условиях в течение определенного периода времени, машина может оценить их способность выдерживать давление без разрушения, такого как утечка, разрыв или чрезмерная деформация. Этот тест имеет решающее значение для обеспечения качества, безопасности и надежности пластиковых труб и связанных с ними компонентов, используемых в системах транспортировки жидкостей, которые широко применяются в таких областях, как водоснабжение, дренаж, транспортировка газа и перекачка промышленных жидкостей.

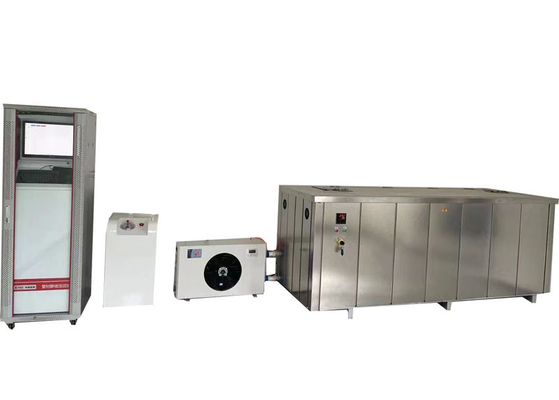

Конфигурация продукта:
1. Система контроля давления (основной блок);
2. Система подачи давления (источник давления);
3. Испытательный бак и система контроля температуры;

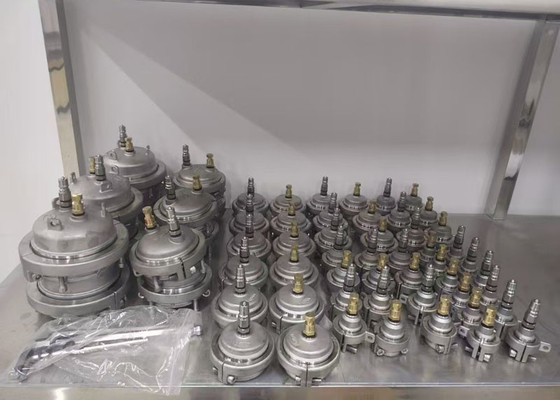

4. Заглушки: φ8~1800 мм (по требованию заказчика).
5. Холодильная установка (по требованию заказчика)
Характеристики продукта:
1. Пользователи могут легко настраивать параметры испытаний с помощью операционного терминала, сочетающего сенсорный экран или ПК.
2. Занимая площадь менее одного квадратного метра, он может создавать до 50 различных давлений, включая давление водоснабжения.
3. Его интеллектуальная система распознавания позволяет идентифицировать размер и материал образца, а затем формулировать оптимизированный план повышения давления вместе с алгоритмом.
4. Это устройство отличается точным контролем давления. Возможность отдельно регулировать входное давление каждого отдельного модуля помогает снизить износ соленоидных клапанов и гарантирует длительную работу.
5. Все металлические детали, контактирующие со средой, изготовлены из высококачественной нержавеющей стали.
6. Интерфейс дисплея, разработанный с учетом удобства пользователя, предлагает различные языковые варианты, полностью удовлетворяя разнообразные потребности клиентов.
7. Проведение калибровки давления во время испытаний просто, и система имеет возможность продолжать работу во время калибровки.
8. Он обеспечивает многоуровневую защиту, охватывающую электрические, механические и программные аспекты.
9. Он обеспечивает плавную и надежную передачу данных по протоколу TCP/IP.
Соответствие стандартам:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Свободная длина образцов:
| Тип образца |
Требования к свободной длине |
| Образцы экструдированных труб |
dn<315mm: ≥ 3dn и ≥ 250 мм; dn>315 мм: ≥ 2dn |
| Образцы труб, изготовленных методом литья под давлением |
dn<50mm: 3dn; 50 мм ≤ dn ≤ 110 мм: ≥ 140 мм |
| Собранные образцы с гидростатической тягой (две секции труб) |
≥ 3dn и ≥ 250 мм (dn>315 мм: ≥ 2dn, если минимальная длина не соблюдена) |
| Собранные образцы с гидростатической тягой (с фитингами) |
≥ 2dn и ≥ 150 мм; dn>250 мм: ≥ 1.5dn |
| Собранные образцы с гидростатической тягой (седловое ответвление) |
≥ 100 мм |
| Собранные образцы без гидростатической тяги |
= dn и ≥ 150 мм |
Технические параметры:
| Модель |
XGY-16C |
| Диапазон диаметров |
Φ8-1800 мм |
| Станции |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 и т. д. могут быть настроены |
| Режим управления |
Микроуправление, управление промышленным ПК |
| Режим отображения |
Цветной ЖК-дисплей промышленного ПК |
| Режим хранения |
Хранение на ПК |
| Режим печати |
Вывод цветного принтера |
| Испытательное давление |
Диапазон давления |
0.1-16 МПа |
| Точность управления |
±1% |
| Разрешение дисплея |
0.01 МПа |
| Рабочий диапазон |
5%~100% FS |
| Ошибка индикации |
±1% |
| Таймер испытаний |
Диапазон таймера |
0~10000 ч |
| Точность таймера |
±0.1% |
| Разрешение таймера |
1 с |
| Питание |
380 В 50 Гц трехфазная четырехпроводная 1,5 кВт |
| модели торцевых заглушек |
от Φ8 до 1800 мм |
| Размер резервуара для воды |
в зависимости от размера трубы |
| Диапазон температур |
15-95°C |
| Размеры (три станции) |
715×625×1700 (мм) или другие
|
Поддержка и услуги:
Машина для гидростатических испытаний Машина для испытаний на гидростатическое давление пластиковых труб Техническая поддержка и обслуживание
Мы предоставляем техническую поддержку для машин для испытаний на гидростатическое давление. Наша опытная команда технической поддержки может предоставить:
- Установка и настройка оборудования
- Устранение неполадок и технические консультации
- Услуги по ремонту и техническому обслуживанию
- Запасные части и расходные материалы
- Обновления и модернизация программного обеспечения
Мы стремимся предоставлять превосходное обслуживание клиентов и готовы ответить на любые ваши вопросы. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам.
Часто задаваемые вопросы:
В1: Каково фирменное наименование машины для испытаний на гидростатическое давление пластиковых труб?
О1: Фирменное наименование машины для испытаний на гидростатическое давление — JHH, производство находится в Пекине, Китай.
В2: Каково назначение машины для испытаний на гидростатическое давление пластиковых труб?
О2: Машина для испытаний на гидростатическое давление пластиковых труб используется для испытания гидростатической прочности и прочности на разрыв пластиковых труб.
В3: Какие компоненты и материалы может тестировать машина для испытаний на гидростатическое давление?
О3: Машина для испытаний на гидростатическое давление может использоваться для тестирования пластиковых труб, композитных труб (таких как PP-R, PP-B, PP-A, PVC, PE, PE-X и т. д.).
В4: Какова точность машины для испытаний на гидростатическое давление?
О4: Точность машины для испытаний на гидростатическое давление составляет 0,1% от показаний полного диапазона.
